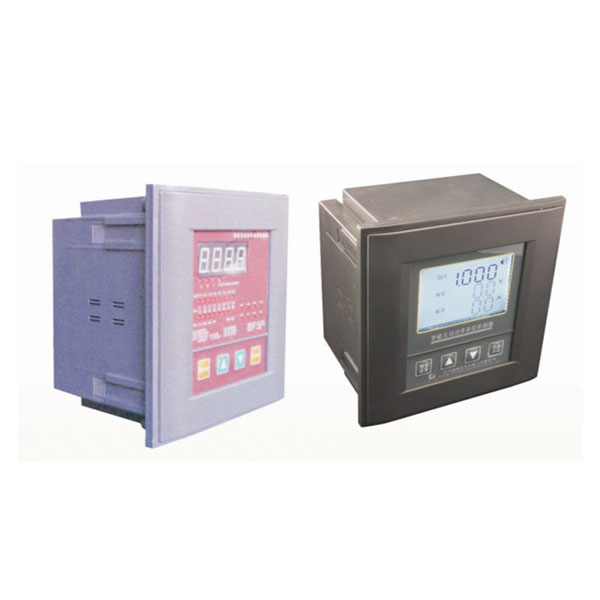

产品特点

1.       低功耗LCD中文显示屏，实时监测电网有关参数，显示设置参数、工作状态；

2.       取样物理量为无功功率，无投切振荡、无补偿呆区；

3.       具有手动投切和自动投切两种运行方式；

4.       逻辑投切方式，每组容量自由设定。

产品功能

1. 显示/设置

（1） 运行参数：功率因数、电压、电流、有功/无功功率、电压总谐波畸变率、电容器投切状态和故障显示；

（2） 设置参数：电流变比、过压保护、谐波设置、投/切延时、投/切门限、编码方式、电容路数、电容容量等设置参数，参数自动记忆，掉电不丢失。

2. 输出能适应晶闸管开关、复合开关、复合接触器、交流接触器或真空接触器等投切元件，每路DC12V、60mA或AC220V、5A。

3. 保护

（1）具有自检复归和自动复位功能；

（2）具有欠压、过压保护功能；

（3）具有谐波超限保护功能；

（4）当电网出现故障或某个参数超限时，报警指示闪烁，提示过压、欠压或某个参数超限。

4.  485通讯端口（选项）。

技术参数

u  基本参数

（1）电源电压：AC220V±20%50Hz±5%

（2）取样电压：AC380V

（3）取样电流：0～5A

（4）本机功耗：≤15W

（5）灵敏度：≥100mA

u  测量精度

电压：±0.5%

电流：±0.5%

功率因数：±1.0%

有功功率：±2.0%

无功功率：±2.0%

u  控制参数

电流变比：1-1000

过压设置：230V-280V步长1V

欠压设置：180V-210V步长1V

谐波电压设置：1%-25%

投切延时：0.1S-600S(0.02S-600S,DSP机型)

谐波电流设置：1%-100%

电容路数：1-12（16）路

目标功率因数：0.8-1.00

电容容值：0-200Kvar步长1

投切门限：0.5-1.2步长0.1

输出接点：12（16）路每路DC12V、60mA或AC250V、5A

文件资料下载：JKWF系列说明书170526改.pdf
