产品简介
LJ8C低压智能集成电力电容器是0.4KV低压电网高效节能、降低线损、提高功率因数和电能质量的新一代无功补偿设备。它由智能测控单元、过零投切开关单元、保护单元、两台（△型）或一台（Y型）低压电力电容器构成。改变了传统无功补偿装置体积庞大和笨重的结构模式，从而使新一代低压无功补偿设备具有补偿效果更好，体积更小，功耗更低、价格更廉，节约成本更多，使用更加灵活，维护更加方便，使用寿命更长，可靠性更高的特点，适应了现代智能电网对无功补偿的更高要求。

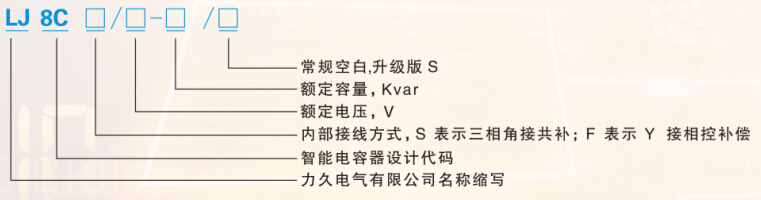

型号说明

术参数
l  电源条件
额定电压：220V～380V
电压偏差：±20%
电流波形：电流谐波不大于10%
电压波形：正弦波，总畸变率不大于5%
工频频率;48.5～51.5Hz
功率消耗：＜1W（切除电容器时）
          ＜1W（投入两台电容器时）
l  测量误差
电压：≤0.5%
电流：≤0.5%
功率因数：≤±1.5%
温度：≤1℃
l  保护误差
电压：≤0.5%
电流：≤0.5%
l  无功补偿参数
无功补偿误差：≤最小电容器的5%
无功容量：单台≤70KVAR（三相补偿）、≤30KVAR（分相补偿）
无控制器：≤32台联机工作
有控制器：≤24台联机工作
l  环境条件
环境温度：-40～40℃
相对湿度：40℃，20-90%
海拔高度：≤2000m
l  可靠性参数
控制准确率：100%
控制容许次数：100万次
l  电气安全
电气间隙与爬电距离，绝缘强度，安全防护，短路强度，采用与控制电路防护均符合中华人民共和国电力行业标准DL/T842-2003≤低压并联电容器装置使用条件≥，GB/T22582-2008≤低压电力电容器功率因数补偿装置中对应条款要求。

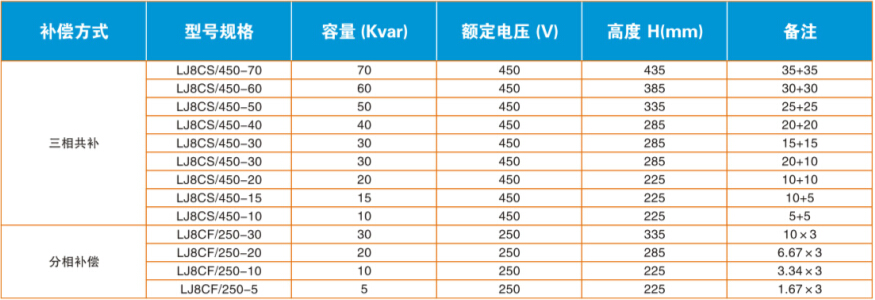

电抗选型及外形尺寸（mm）

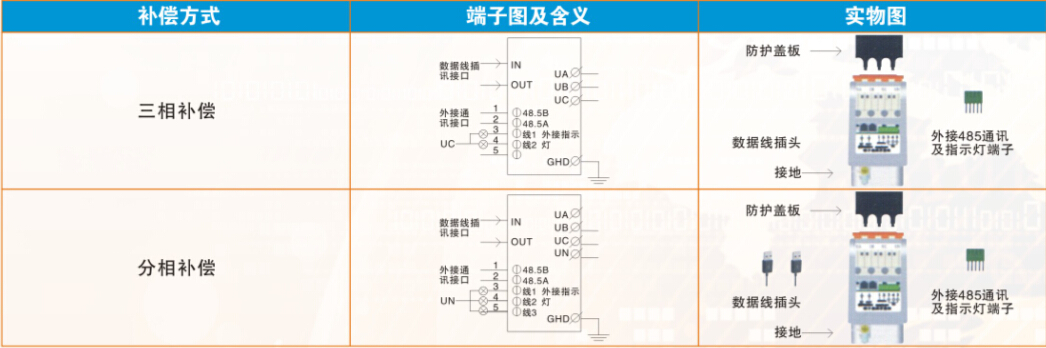

普通产品端子示意

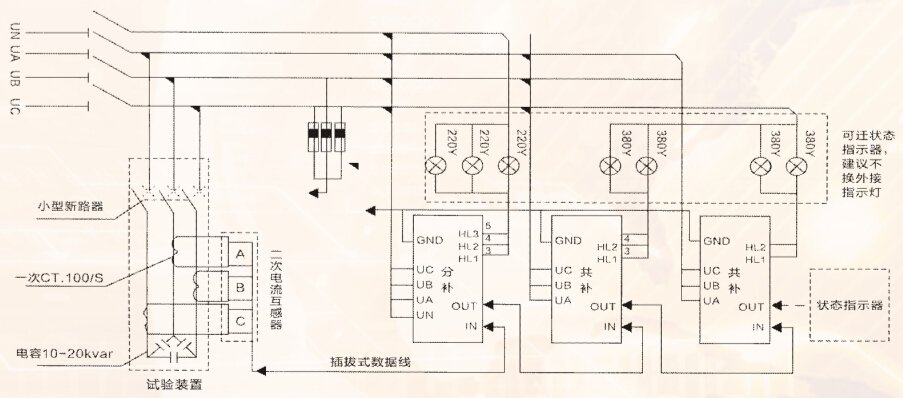

简易试验装置
